PD194Z-9HY - Medidor digital multifunción trifásico para panel con RS485 Modbus-RTU
PD194Z-9HY Medidor de Energía Trifásico Clase 0.5S con RS485 Modbus-RTU para SCADA

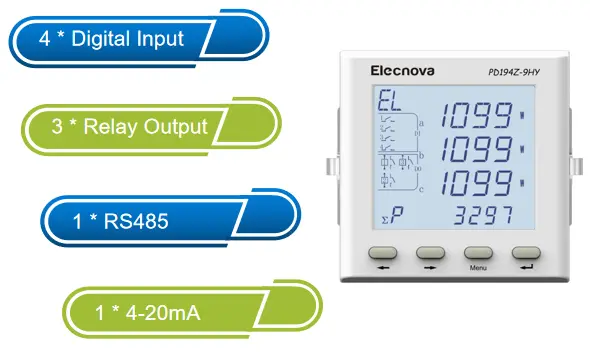

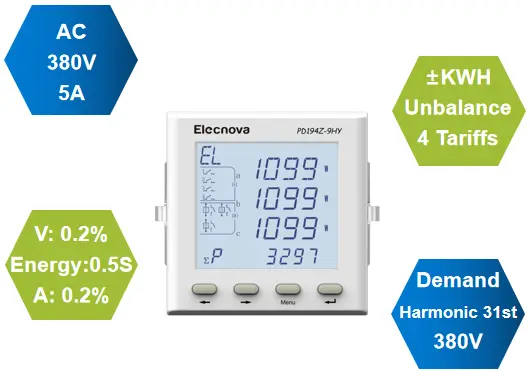

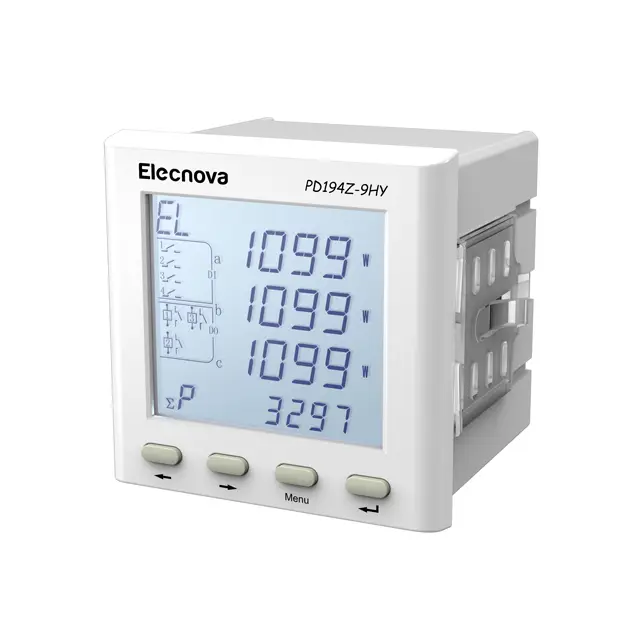

El PD194Z-9HY es un medidor digital multifunción para sistemas trifásicos 3x230/400VAC, diseñado para integración en tableros eléctricos de 96x96 mm. Proporciona medición en tiempo real de tensión (U), corriente (I), potencia activa (P), reactiva (Q), aparente (S), factor de potencia (PF) y frecuencia (Hz). Cuenta con clase de precisión 0.5S para energía activa (kWh) y clase 0.2 para tensión y corriente. Permite registro de energía activa y reactiva bidireccional, energía reactiva en cuatro cuadrantes y gestión de tarifas (hasta 6). Incorpora análisis de calidad de energía con medición de THD, armónicos individuales hasta el orden 51 y desbalance. Integra interfaz RS485 con protocolo Modbus-RTU para comunicación con PLC, HMI y sistemas SCADA. Dispone de 3 salidas de relé, 6 entradas digitales, 1 salida analógica (4--20 mA opcional según versión) y registro de eventos con almacenamiento de datos. Admite entrada de corriente 1A o 5A mediante transformadores de corriente, alimentación auxiliar AC/DC 80--270V y protección frontal IP54. Diseñado para aplicaciones de monitoreo energético, gestión de demanda, adquisición de datos y supervisión remota en entornos industriales.
