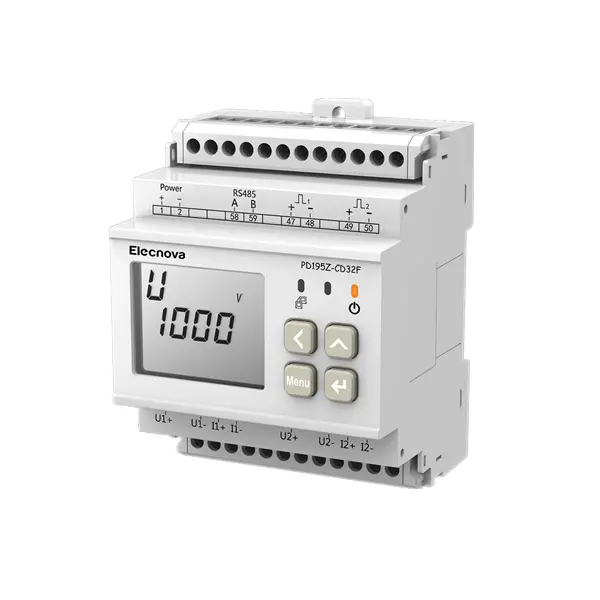

Medidor de Potencia CC Doble Circuito PD195Z-CD32F 1000V para Cargador EV

https://www.proactiveandinnovative.com/web/image/product.template/9/image_1920?unique=e6f20b1

Medidor de Energía DC PD195Z-CD32F para Cargadores EV | DIN Rail RS485 Modbus RTU

El PD195Z-CD32F es un medidor de energía DC para montaje en riel DIN diseñado para sistemas de carga de vehículos eléctricos y aplicaciones de monitoreo energético industrial. Permite la medición precisa de voltaje, corriente, potencia y energía en dos circuitos DC independientes.

Integra interfaz de comunicación RS485 con protocolo Modbus-RTU y DL/T645-2007 para transmisión remota de datos y fácil integración con sistemas SCADA, PLC y plataformas de supervisión energética.

Soporta entradas de tensión DC hasta 1000V y medición de corriente mediante shunt de 75mV. Dispone de salidas de pulso de energía, pantalla LCD segmentada y alto nivel de inmunidad EMC conforme IEC 61000-4.

USD 159,00 159.0 USD USD 159,00

Not Available For Sale

Esta combinación no existe.

Contáctenos
Medidores

Términos y Condiciones
Documentación adicional estará disponible al momento de realizar la compra.
Envío: 2 semanas DRO

Compartir


Parameter Value
Dimensions 729063.5mm
Display mode Segment LCD display
Working temperature -40° C ~ +70° C
Storage temperature -40° C ~ +80° C
Relative humidity (5~95)%, Non condensing
Operating altitude Altitude≤2000m
Pollution level Non corrosive gas
Protection degree Front case IP54, rear case IP20
Insulation Resistance of signal, power supply and output terminals to case≥100MΩ
Rated range DC 9~36V or AC/DC 80~270V
Power consumption ≤5VA
Withstand voltage ≥4kV
Rated value DC:800V,1000V
Accuracy class 0.5
Impedance 5 MΩ
Rated value Shunt 75mV
Accuracy class 0.5
Accuracy class 1
Pulse width 80ms ±20%
Maximum port voltage 35V
Maximum port current 10mA
Pulse frequency <10Hz
Physical interface RS-485
Communication speed 1.2~38.4 kbps
Communication protocol Modbus-RTU or DL/T645-2007
Clock Error < 0.5s/day
Electrostatic discharge immunity IEC 61000-4-2-II level
Radio frequency electromagnetic field radiation immunity IEC 61000-4-3-III level
Electrical fast transient immunity IEC 61000-4-4-IV level
Impact (surge) immunity IEC 61000-4-5-IV level
Immunity to conducted interference induced by RF field IEC 61000-4-6-III level
Power frequency magnetic field immunity IEC 61000-4-8-III level
Immunity to voltage sags and short interruptions IEC 61000-4-11-III level

Los medidores cuentan con una garantía de 12 meses a partir de la entrega, cubriendo defectos de fabricación bajo condiciones normales de uso. No aplica por instalación incorrecta o manipulación indebida. Para soporte o reclamaciones, escriba a comercial@proactiveandinnovative.com o comuníquese a nuestra línea de servicio al cliente al +57 322 351 2696.
