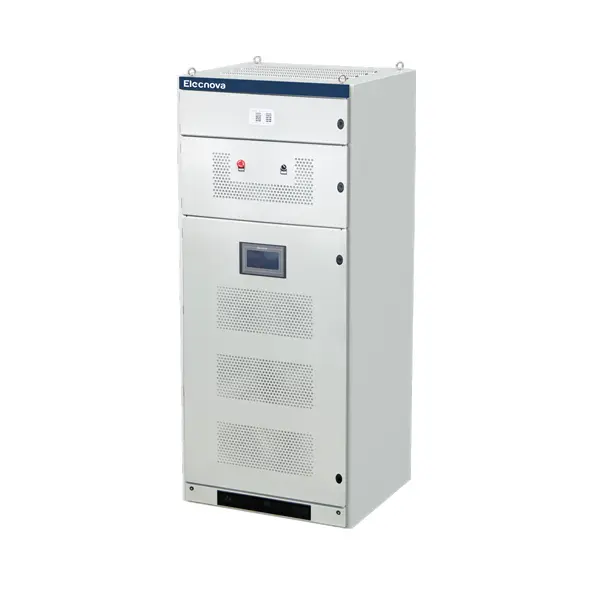

Gabinete de Filtro Armónico Activo SFR-APF-G con Módulo AHF Integrado

https://www.proactiveandinnovative.com/web/image/product.template/74/image_1920?unique=b87049c

Gabinete Filtro Armónico Activo SFR-APF-G 2--51H \| 97% Eficiencia \| IP41 \| HMI 7"/10"

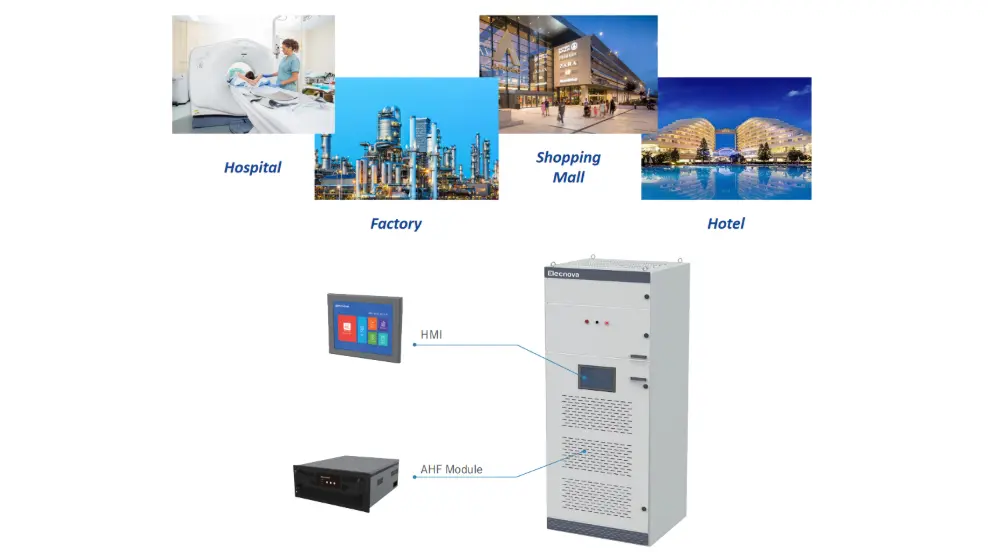

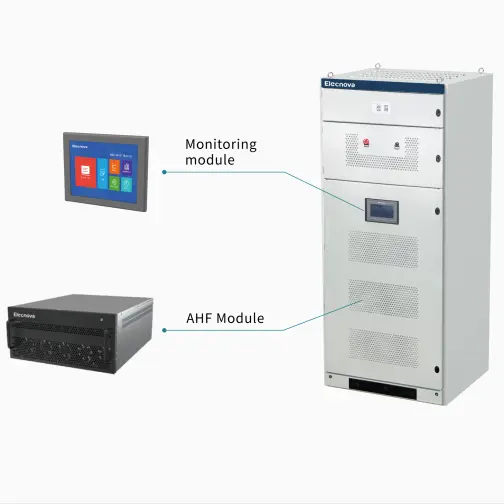

El gabinete de filtro armónico activo SFR-APF-G integra módulo AHF con tecnología de conversión de 3 niveles y algoritmo FFT para detección y compensación dinámica de armónicos en tiempo real. Opera bajo pedido en un rango de compensación de 2 a 51H, alcanzando una eficiencia del 97%. Diseñado para instalación hasta 2500 m de altitud y con grado de protección IP41. Incorpora sistema de ventilación forzada para disipación térmica en operación continua. Permite control y operación de hasta 10 módulos en paralelo para ampliación de capacidad. Disponible con HMI de 7" o 10" con soporte multilenguaje para configuración, monitoreo y diagnóstico. Aplicable en hospitales, sistemas de iluminación LED, enfriadores industriales y plantas de hierro y acero donde se requiere reducción de distorsión armónica, estabilidad de red y optimización de la calidad de energía en procesos críticos.

USD 0,00 0.0 USD USD 0,00

Esta combinación no existe.

Contáctenos
Medidores

Términos y Condiciones
Documentación adicional estará disponible al momento de realizar la compra.
Envío: 2 semanas DRO

Compartir

Cotización


Category Item 400V 3P3W/3P4W 690V 3P3W
SFR-APF Grid 400V 3P3W/3P4W 690V 3P3W
SFR-APF Mounting Type Cabinet Cabinet
System Rated Input 400V LL ±15% 690V LL ±15%
System Power Grid Frequency 50/60Hz ±5% 50/60Hz ±5%
System Parallel Operation 8 modules customizable 8 modules customizable
System Overall Efficiency ≥97% ≥97%
System Circuit Topology 3-level 3-level
Performance Indicators Rated Capacity Up to 600A Up to 500A
Performance Indicators Compensation Mode Harmonic reactive power unbalance Harmonic reactive power unbalance
Performance Indicators Filtering Range 2 to 51 orders 2 to 51 orders
Performance Indicators Filtering Order Selectable from 2 to 51 Selectable from 2 to 51
Performance Indicators Filtering Degree Adjustable from 2 to 51 Adjustable from 2 to 51
Performance Indicators Reaction Time <100μs <100μs
Performance Indicators Response Time <5ms <5ms
Performance Indicators Target Power Factor Adjustable from -1 to +1 Adjustable from -1 to +1
Performance Indicators Control Algorithm FFT Intelligent FFT instantaneous reactive power FFT Intelligent FFT instantaneous reactive power
Performance Indicators Switching Frequency 20kHz 20kHz
Performance Indicators Cooling Mode Forced air cooling Forced air cooling
Performance Indicators Noise Level ≤65dB ≤65dB
Communications and Monitoring Communications Port RS485 RS485
Communications and Monitoring Communications Protocol Modbus-RTU Modbus-RTU
Communications and Monitoring Module Display Interface 7in/10in LCD touch screen optional 7in/10in LCD touch screen optional
Communications and Monitoring Protection Function Current limit protection power grid over-voltage under-voltage over-frequency under-frequency phase sequence voltage error overcurrent overheating overload busbar short-circuit Current limit protection power grid over-voltage under-voltage over-frequency under-frequency phase sequence voltage error overcurrent overheating overload busbar short-circuit
Communications and Monitoring Monitoring Alarm Available Available
Communications and Monitoring Monitoring Independent monitoring centralized monitoring Independent monitoring centralized monitoring
