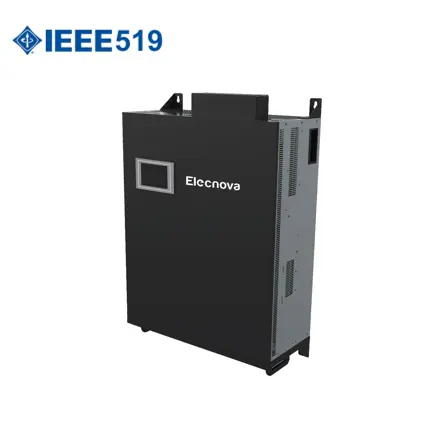

Módulo de filtro armónico activo SFR-APF-B 50A montaje en pared con RS485
SFR-APF-B Filtro Armónico Activo 50A con FFT, RS485 y Compensación Reactiva

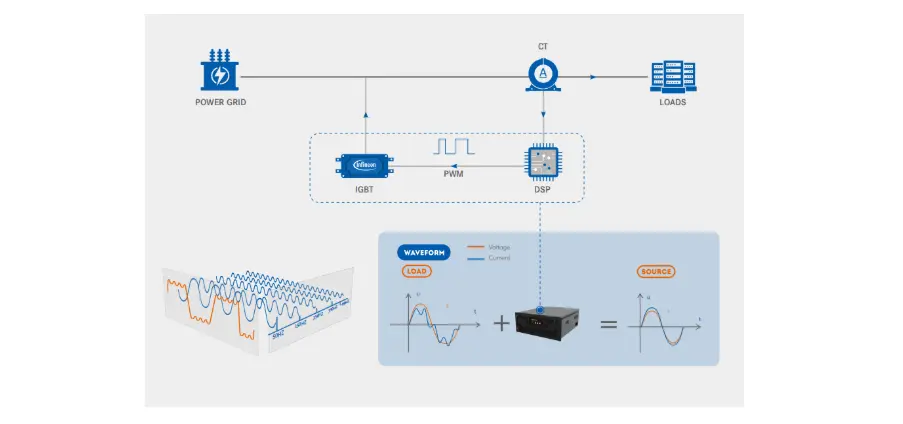

El SFR-APF-B es un módulo de filtro armónico activo (AHF) de 50A para montaje en pared, diseñado para mejorar la calidad de energía en redes de 400V, reduciendo distorsión armónica y compensando potencia reactiva de forma dinámica. Utiliza tecnología FFT y topología electrónica de potencia de 3 niveles, logrando eficiencia de filtrado ≥97% y tasa de filtrado ≥90% dentro de la capacidad nominal. Permite el control de armónicos desde el 2º hasta el 51º orden, con tiempo de respuesta completo ≤5 ms y respuesta instantánea ≤100 μs. Funciones principales: Eliminación dinámica de corrientes armónicas. Compensación de potencia reactiva ajustable (PF configurable). Limitación automática de corriente al 100% en sobrecarga. Protección contra sobre/infra tensión, sobretemperatura y sobrecorriente. Especificaciones clave: Tensión nominal: 400V ±15%. Frecuencia: 50/60 Hz ±5%. Capacidad: 50A. Operación en paralelo: hasta 8 módulos (expandible bajo pedido). Interfaz RS485 con protocolo Modbus RTU. Pantalla táctil color 4.3" para monitoreo local (corriente, tensión, potencia, THD). Grado IP20. Temperatura operación: -20°C a 45°C. Cumple con IEEE-519 y norma JB/T 11067-2013 para filtros activos de baja tensión. Aplicable en industria pesada, minería, automotriz, energías renovables, hospitales, centros de datos, telecomunicaciones y transporte ferroviario electrificado. Solución avanzada para control de armónicos, mejora del factor de potencia y estabilización de redes eléctricas en entornos industriales y comerciales.
