USR-DR404
Conversor de RS485 a Wi-Fi/Ethernet
El USR-DR404 es un dispositivo que permite la comunicación de datos entre RS485 y Ethernet/Wi-Fi. A través de este dispositivo, se puede lograr la comunicación entre equipos seriales en campo y sistemas SCADA remotos. Integra una amplia variedad de protocolos de red, como MQTT, TCP, UDP, entre otros, y admite múltiples métodos de conexión, lo que lo hace adecuado para diversos escenarios.
Guía de Pedidos

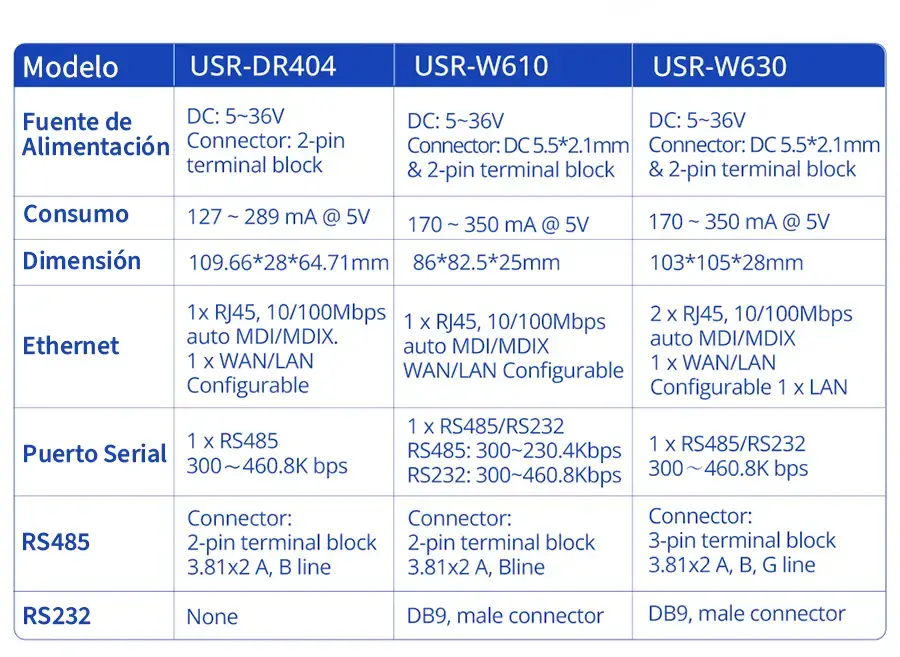

Para los conversores de serie a Wi-Fi/Ethernet, PUSR ofrece 3 modelos diseñados para satisfacer las necesidades de los clientes en diferentes escenarios. Las principales diferencias entre estos modelos se muestran en la tabla a la izquierda.
Múltiples Opciones de Conexión
El USR-DR404 ofrece una amplia variedad de métodos de conexión para satisfacer las necesidades de red de los clientes:
- Modo AP: Permite que los dispositivos de red accedan al USR-DR404 a través de Wi-Fi o Ethernet.
- Modo STA: El USR-DR404, como dispositivo de red, accede a otras redes a través de Wi-Fi.
- Modo AP+STA: Funciona en modo AP y STA simultáneamente.
- Modo Puente (Bridge): El dispositivo conectado al puerto Ethernet del DR404 es equivalente a una conexión directa a la red de nivel superior, y el DR404 actúa de manera transparente.
- Modo Router: El dispositivo conectado al puerto Ethernet del DR404 recibirá una IP asignada por el DR404.
Cifrado en la Transmisión de Datos
- Soporta cifrado SSL/TLS en los modos de operación de cliente TCP, cliente HTTP y MQTT.
- Admite autenticación bidireccional mediante certificados.
Modo de Transmisión Transparente
Los datos se transmiten de manera transparente entre RS485 y Wi-Fi/Ethernet mediante los protocolos TCP/UDP/HTTP, lo que permite la transferencia de datos entre dispositivos de puerto serial y dispositivos de red.

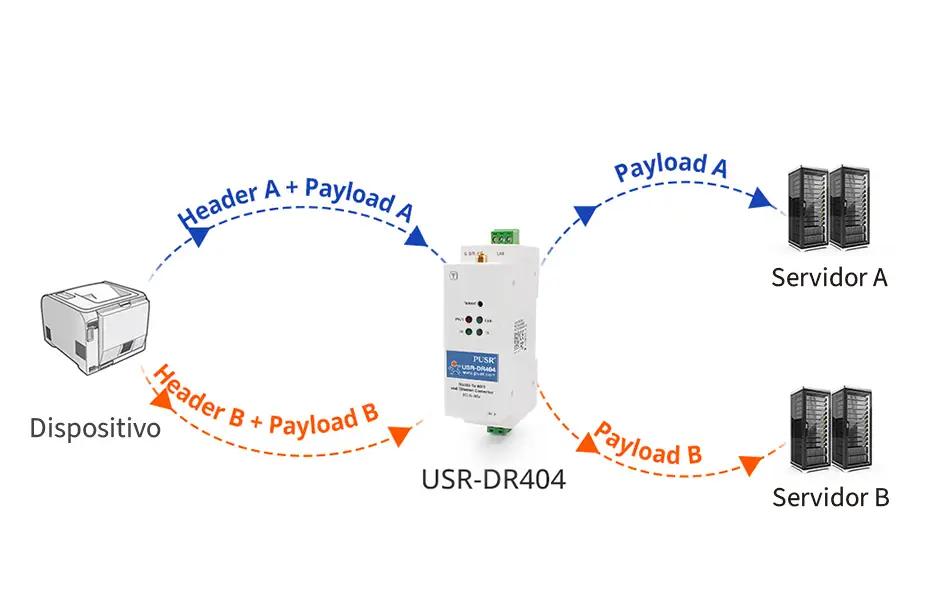

Modo de Comandos Seriales
En este modo, el USR-DR404 debe funcionar como Cliente UDP o Cliente TCP, lo que permite a los usuarios enviar datos seriales a diferentes servidores. Los datos, la IP del servidor y la información del puerto deben incluirse en el paquete de datos enviado por el dispositivo serial.
Funcionalidades Adicionales
- Puerta de Enlace Modbus: Conversión de protocolos Modbus RTU/TCP y sondeo multi-host Modbus.
- Función de Paquete de Latido (Heartbeat): El servidor remoto puede detectar una desconexión anormal del cliente utilizando esta función.
- Función de Paquete de Registro: El servidor puede identificar diferentes clientes mediante el uso de paquetes de registro.
- Función Websocket: Permite la interacción en tiempo real entre el dispositivo serial conectado al DR404 y una página web en una PC.
PUSR: Solución SCADA en la Nube
PUSR ofrece un sistema SCADA basado en la nube que permite a los usuarios cargar datos desde dispositivos de campo al sistema SCADA para realizar monitoreo remoto y gestión de datos, aprovechando al máximo el potencial de los equipos.
Diseño Industrial y Alta Confiabilidad
- Protección EFT (Nivel 3): Protege el dispositivo contra daños causados por interferencias de corriente instantánea en el circuito, como rayos, interruptores de energía, etc.
- Protección ESD (Nivel 4): Previene daños por electrostática, como los causados por polvo electrostático, entornos con arcos eléctricos, etc.
- Protección contra Sobretensiones (Nivel 3).
- Watchdog: Doble supervisión (hardware y software) para garantizar una operación estable sin interrupciones.
- Amplio Rango de Temperatura de Operación: -40℃ ~ 85℃.
Detalles del Producto
- Dimensiones: 28.0 * 110.0 * 64.7 mm.
- Puerto Serial: 1*RS485. Rango de baud rate: 300 ~ 230.4 Kbps.
- Puerto Ethernet: 10/100M MDI/MDIX, conmutación automática entre conexión cruzada y directa, aislamiento electromagnético de 1.5 KV.
- Fuente de Alimentación: Entrada de 5~36V, bloque de terminales.
- Instalación: Montaje en riel DIN.
- Botón de Reinicio: En caso de olvidar los parámetros, manténgalo presionado para restaurar la configuración de fábrica.
- Conector de Antena: 1*SMA-Hembra.
- Carcasa: Material PC+ABS, ignífugo V0.

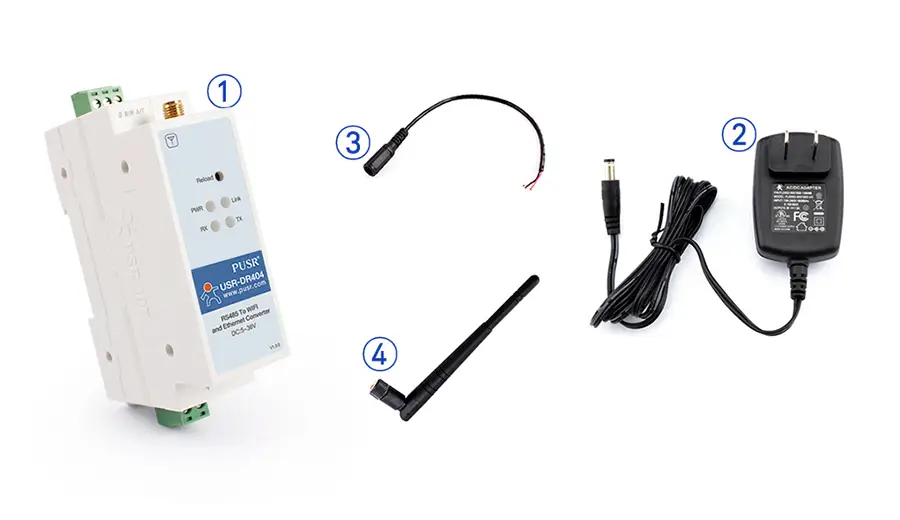

Lista de Envío
- 1*USR-DR404
- 1*Fuente de Alimentación (5V/1A)
- 1*Cable Adaptador de Energía
- 1*Antena Wi-Fi

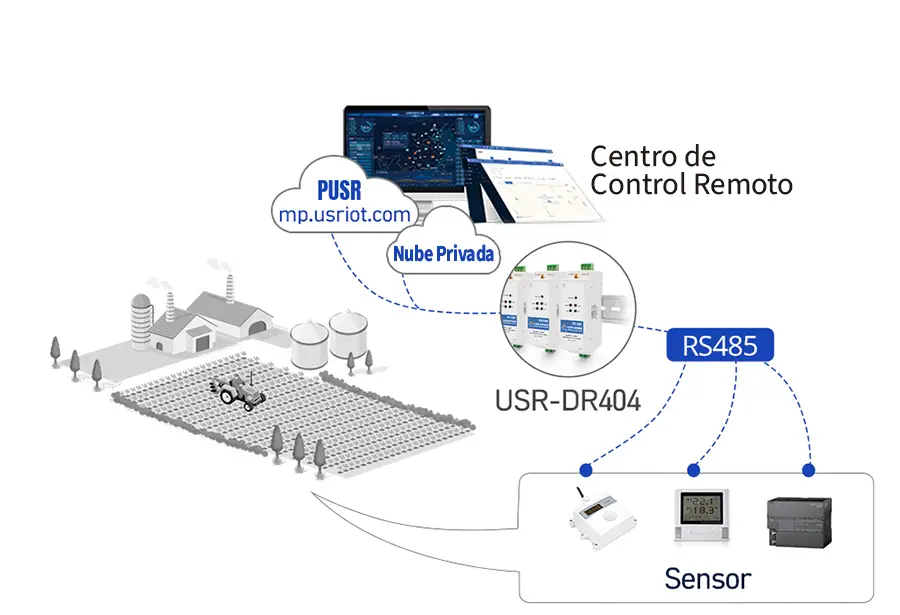

Agricultura Inteligente
El USR-DR404, combinado con sensores de suelo, permite adquirir de manera rápida y efectiva múltiples conjuntos de datos importantes, como la temperatura, la humedad y el pH del suelo en terrenos agrícolas. Esto facilita que los usuarios ajusten a tiempo los métodos de gestión, mejoren la eficiencia en el manejo de cultivos y promuevan la creación de una agricultura inteligente y moderna.
Solución de Transmisión de Datos para Dispositivos Médicos
El equipo médico transmite los datos ingresados al servidor en la nube en tiempo real a través de la red Wi-Fi del DR404. Esto permite a los usuarios completar de manera rápida la recopilación, almacenamiento y análisis de datos importantes.
