Controlador USR-IO | Módulo de E/S Remoto Expandible
La serie USR-IO es un controlador de E/S avanzado y expandible desarrollado por PUSR, que permite configurar la cantidad deseada de entradas y salidas mediante la combinación de diferentes modelos.
Cuando se utiliza junto con los dispositivos M100 o M300 de PUSR, facilita el control remoto de dispositivos de E/S.
Gracias a su diseño de hardware único, reduce el tiempo de instalación y desmontaje. Incorpora terminales push-in, permitiendo la conexión en campo sin necesidad de herramientas.
Todas estas características hacen del USR-IO una solución ideal para diversas aplicaciones de adquisición de datos industriales.
Funciones Avanzadas
Guía de Pedidos
PUSR ofrece 5 modelos diferentes de unidades de expansión para que los usuarios elijan. Consulte la tabla para ver las diferencias específicas entre los distintos módulos.
Compatibilidad con Modbus RTU
El controlador modular USR-IO admite el protocolo estándar Modbus RTU para la adquisición de datos y el control, lo que facilita enormemente la integración en sistemas de control.
Diseño de Grado Industrial
- Protección EMC: Nivel 3, IEC 61000
- Amplio rango de temperatura de operación: -25℃~+75℃
- Watchdog de hardware: Compatible
- Clasificación de retardante de llama: V0, la combustión se detiene en 10 segundos en una parte vertical, permitiendo gotas de plástico que no están en llamas.

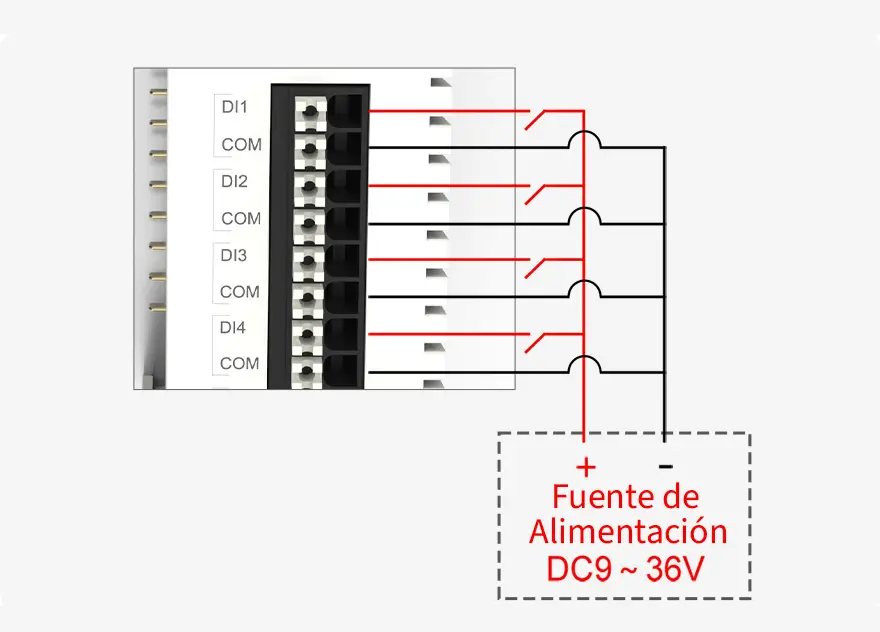

Diagrama de Cableado – Contactos Secos para DI
Para dispositivos con contactos secos, los usuarios deben conectar la alimentación del USR-IO en todo el circuito para detectar el estado de los dispositivos de E/S, como interruptores, botones, etc.
Diagrama de Cableado – Contactos Húmedos para DI
Para dispositivos con contactos húmedos, la salida es una señal de voltaje (niveles altos/bajos, pulsos, etc.). Estos dispositivos cuentan con una fuente de alimentación interna, por lo que no requieren alimentación adicional.
Pueden conectarse directamente a los terminales del controlador USR-IO, como en aplicaciones de detección por infrarrojos, detección de nivel de líquido o detección de humo.
Especificaciones:
Rango de voltaje de entrada del USR-IO: 9-36V
Si el voltaje excede este rango, el estado del dispositivo no se detectará correctamente.

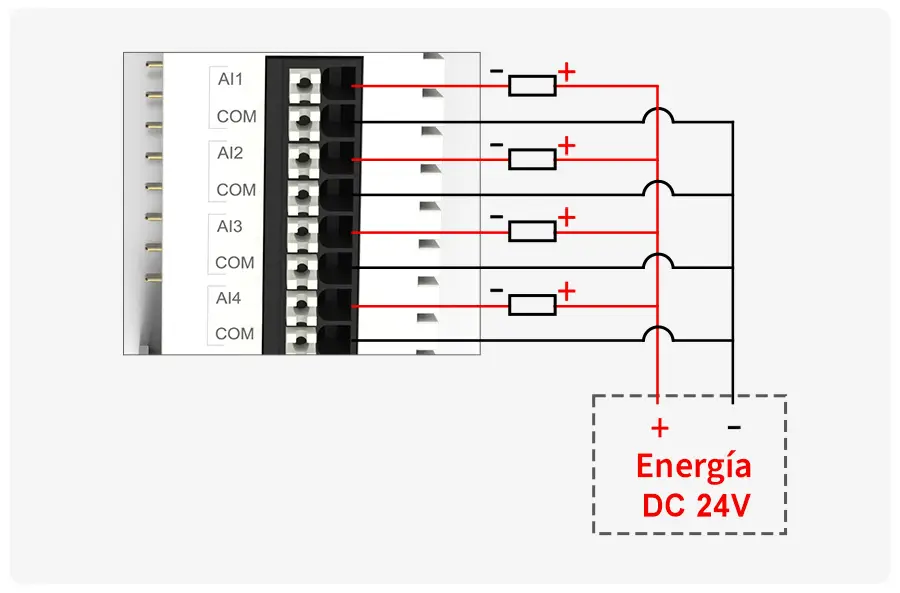

Diagrama de Cableado para sensor de 2 Hilos 4-20mA
Los sensores de 2 hilos 4-20mA solo cuentan con dos terminales de conexión:
- Power (+) (alimentación)
- Signal (-) (señal)
Estos terminales funcionan tanto para la alimentación como para la transmisión de señales.
Conexión con el controlador USR-IO:
- Conectar el Power (+) del sensor al Power (+) del USR-IO.
- Conectar el Signal (-) del sensor a la interfaz AI del USR-IO.
- Conectar el COM del USR-IO al Power (-) del sensor.
Este esquema asegura una conexión correcta para la adquisición de datos analógicos.
Diagrama de Cableado para Sensor de 4-20mA de 4 Hilos
Para sensores de 4-20mA de dos hilos, el sensor solo tiene 2 terminales de conexión, que funcionan tanto como fuente de alimentación como canales de transmisión de señal. En este escenario, conectar el terminal AI al circuito de alimentación permite la detección de la señal analógica.
Diagrama de Cableado para Salida Analógica (0-10V)
En el circuito de AO, no es necesario conectar a una fuente de alimentación.
Diagrama de Cableado para Salida Analógica (4-20 mA)
En el circuito AO, no es necesario conectar una fuente de alimentación
Diagrama de Cableado para DO
Aplicable cuando la corriente es inferior a 3A. Si se conectan cargas de alta potencia, reemplace la lámpara en el diagrama con un relé o un contactor de CA.
Diagrama de Cableado para Fuente de Alimentación
Al utilizar múltiples controladores de E/S en combinación, solo se admite una única fuente de alimentación. No conectar múltiples fuentes de alimentación para la entrada de energía.
Detalles y Dimensiones
- Botón de reinicio: Mantener presionado durante 3~15 segundos para restablecer el dispositivo a la configuración de fábrica.
- Dimensiones: 79.6*28*110mm
Uso en Conjunto con M100/M300
El USR-IO puede utilizarse junto con los dispositivos M100 o M300 de PUSR, lo que permite el control remoto de dispositivos de entrada/salida (IO). Además, no se requieren destornilladores ni otras herramientas para ninguna parte de la instalación del hardware, lo que reduce el tiempo necesario para la instalación y desinstalación.

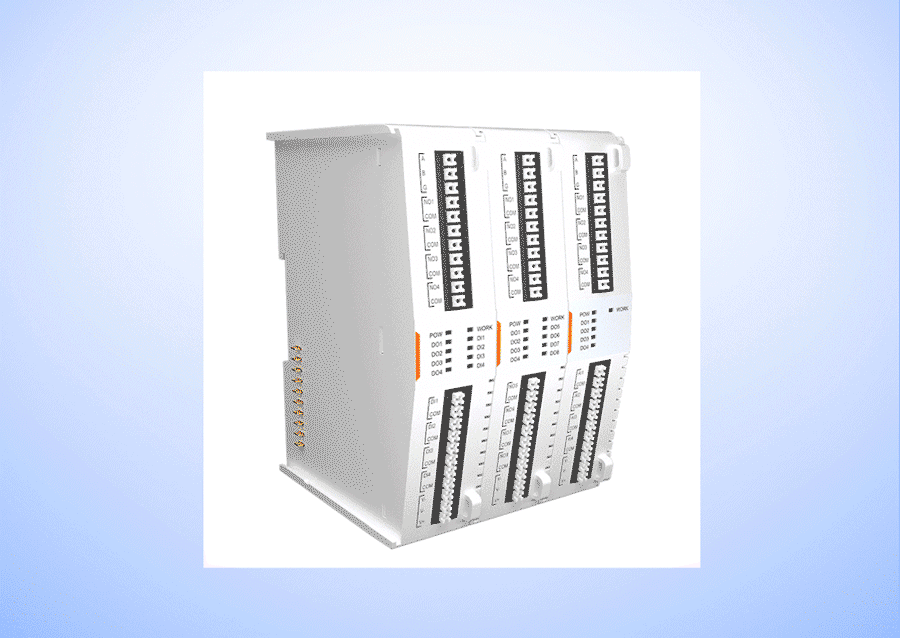

Cableado sin Herramientas
El controlador modular USR-IO utiliza bloques de terminales de resorte de inserción directa, lo que hace que el cableado sea más conveniente.
Transformación de Línea de Producción Automática
La integración del controlador de E/S en los equipos de la línea de producción automatizada permite la adquisición y control de acciones de los dispositivos a través de RS485, reduciendo eficazmente los costos de mano de obra y permitiendo la supervisión remota sin intervención humana.
Aplicación en Hogar Inteligente
La conexión del calentador de agua, sistema de control de acceso, cortinas motorizadas, luminarias y otros dispositivos al controlador de E/S, e integrándolos con el host de control mediante RS485 Modbus RTU, permite la automatización y supervisión inteligente del hogar.
